경사/표고분석

ArchiOffice 또는 XPressTool 제품에 추가로 구매하여 사용할 수 있다.

종류	WinXP/ Win7 / Win8 / Win8.1의 32bit, 64bit 제공 AutoCAD용 ADT / MDT/ LDT / Civil 외 용 AutoCADLT용 각 버전에 맞는 제품을 선택하여 팩키지, 네트워크, ASP제품의 종류 중 선택해서 구매할 수 있다.

특징	산지관리법 시행규칙(2013년 10월 31일 개정) 적용 개발행위허가(형질변경)와 산지전용허가시 경사도 표고분석 자료를 제출해야 합니다. 경사도/표고분석 자료를 제출 해야 하는 법적형식에 맞게 자동 작성된다. Oneclick 작성 사이트 경계선 클릭만으로 자동 격자망을 구성하여 사이트의 경사도를 분석한다. 3D면적값으로 계산 경사도분석 값을 2D가 아닌 3D면적으로 계산하기 때문에 정확한 값이 산정된다.

경사도 분석
프로그램
비교분석

AutoCAD +Excel 출력지원 " O "

AutoCAD 또는 Excel 중 일부만 지원 " "

AutoCAD +Excel 출력지원 안됨 " X "

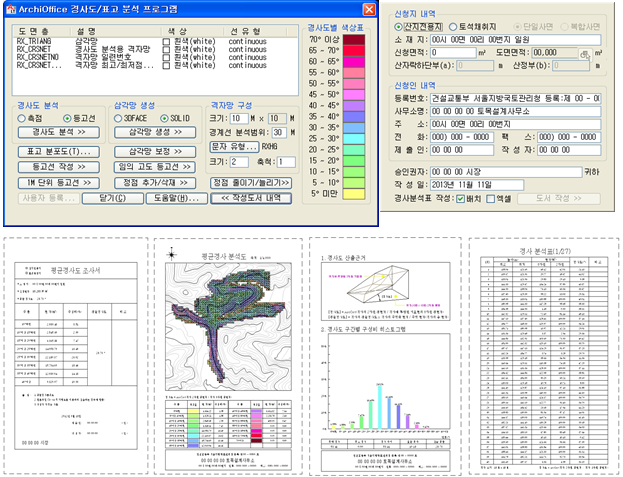

경사도 분석 (평균경사도 조사서, 평균경사도 분석도, 경사 분석표)	사이트 경계선을 선택하면, 자동으로 일정 규격(10M x 10M)의 격자망을 구성하여 사이트의 평균경사도를 분석합니다. 경사도 분석 대상(측점, 등고선)을 지정할 수 있습니다. 격자의 크기를 지정할 수 있습니다. 경사도별 색상표를 클릭하여 경사도의 색상을 바꿀 수 있습니다.

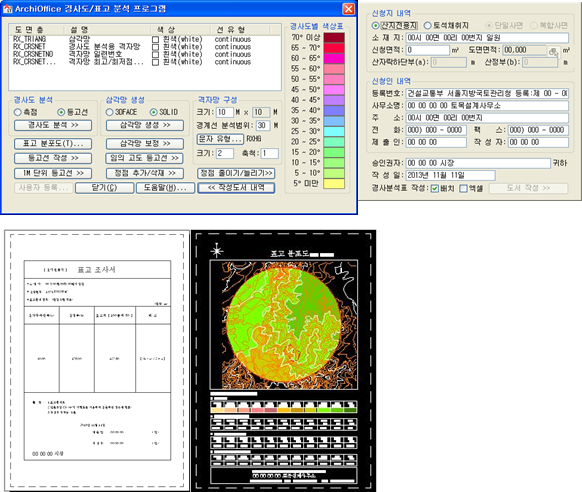

표고 분석 (표고조사서, 표고분포도, 표고분석도)	표고분석의 산지전용 및 토석채취지를 선택할 수 있습니다. 표고분석의 단일사면 및 복합사면을 선택할 수 있습니다.

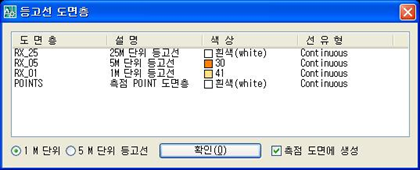

등고선 작성 (측점)	도면의 측점(POINT, 문자, 블록)이나 측점 데이타 파일(xlsx, xls, dat, txt)을 이용하여 등고선을 작성합니다. 측점 데이타 파일을 이용하여 등고선 작성 시, 측점도 같이 도면에 생성 시킬 수 있습니다. 0.1M, 1M, 5M 단위로 등고선을 작성할 수 있습니다. 지정 고도의 등고선을 작성할 수 있습니다.

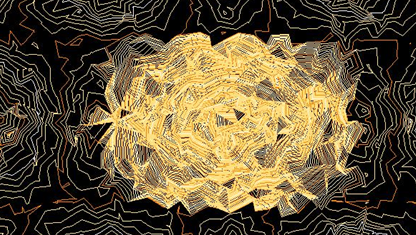

등고선 작성 (수치지도 데이터파일)	수치지도 데이타 파일(xls, dat, txt)을 이용하여 등고선을 작성합니다. 수치지도 데이타의 오류(z값 불일치 등)를 자동으로 보정합니다.

1M 단위
등고선 생성

두 등고선 사이에 1M 단위 등고선을 작성합니다.

두 등고선 간의 고도 차이에 상관없이 작성됩니다.

임의의 고도
등고선 생성

두 등고선 사이에 임의의 고도의 등고선을 작성합니다

등고선 정점
추가 / 삭제
/ 이동

등고선의 정점을 추가/삭제/이동 시킵니다.

등고선의 직선 구간 정점 간격이 상대적으로 차이가 많이 날 경우, 정점을 추가해
줌으로서 삼각망 분석의 정밀도를 올릴 수 있습니다.

등고선 정점
줄이기/늘리기

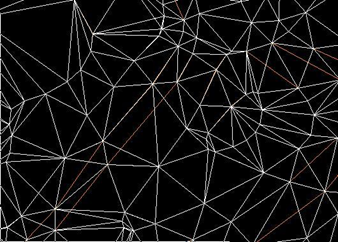

삼각망 생성

측점이나 등고선을 선택하여 삼각망을 생성할 수 있습니다.

경사도 분석을 위한 삼각망을 미리 검토해 볼 수 있습니다.

삼각망 보정	생성된 삼각망을 보정합니다.
