SketchupPro2016

제품특징

SketchUp은 건축, 인테리어, 조경, 건설, 설비, 건물관리에 필요한 3차원 컨셉 모델링 도구입니다.

지금까지 손으로 스케치(Sketch)하였던 방식을 디지탈Digital 방식으로 변경하게 되면 속도 경쟁력을 가지게 되며 Data의 변형과 반복적 사용이 가능합니다.
또한, SketchUp의 강력한 3차원 Presentation 기능은 자신의 상상을 의뢰자에게 완벽하게 표현할 수 있도록 도와 드립니다.
짧은 기간의 학습으로 프로그램을 완벽하게 이해하고, 활용할 수 있으며, 만들어진 데이터는 평면 이미지(2D 도면 혹은 JPG,GIF,TIF같은 Bitmap이미지)뿐만 아니라 3차원 형태(DWG,DXF, 3DS)로 변환 할 수 있습니다.
BIM을 위해 호환 파일형식은 ifc를 지원하기 시작하였으며, 내보내기와 가져오기 모두 가능합니다.
여타의 3D 애니메이션 저작도구들과 호환되어 다양한 분야에 사용중에 있습니다.
수많은 플러그인 제품을 지원하며, 특히 Rendering 소프트웨어로 Podium, Artlantis, V-ray제품에서는 스케치업이 기본 모델러로 사용됩니다.

기능요약

- 3차원 공간에서의 자유로운 스케치 기능
- 건축주와의 실시간 프리젠테이션 기능
- 스케치 데이터의 손쉬운 편집과 다양한 스타일로 변경가능
- 솔리드 기능으로 불린연산과 데이터 체적 계산
- 구성요소, 그룹에 대한 물량산출 -엑셀에서 확인 가능
- Layout 소프트웨어 병행 설치로, 2차원 드로잉 가능
- 각종 플러그인 스케치업 내부에서 다운로드 받아 설치 가능(일부 별도 제품인 것도 있습니다.)
- BIM 소프트웨어들과의 호환성을 위한 IFC파일 형식 내보내기
- 3D 웨어하우스를 통한 3차원 라이브러리 제공
- SketchUp Mobile Viewer제공으로 시공현장에서 실시간 3D도면 확인..

사용조건

운영체제 : Windows 7, 8, 8.1, 10(32비트, 64비트 모두 사용가능), Mac OS 10,8이상

CPU : intel dual core 이상, AMD Trinity이상, 가급적 속도 높은 제품을 사용하면 좋습니다.

RAM : 8GB 이상 추천

Video Card : OpenGL지원 제품(일반적으로 외장형 그래픽카드를 사용하길 추천드립니다.(2GB이상 추천)

내장형 그래픽카드와 성능차이가 크게는 20배 정도의 차이를 보입니다.
(성능이 낮은 그래픽카드에서는 의외의 상황을 만날 수 있습니다. )

Geforce GTX (추천), Radeon HD(양호), Geforce GT, GTS Intel Extream Card(비추천, 작동 안될 수 있습니다.)

무제한 샘플자료 제공(3Dwarehouse)

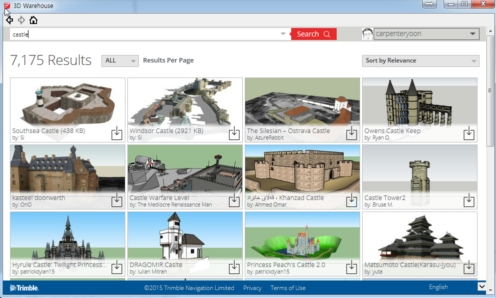

3Dwarehouse는 단순히 스케치업으로 제작된 파일을 다운받을 수 있는 기능외에도 브랜드별 제품을 3차원으로 확인하기도 하며, 웹에서 바로 3D 이미지를 돌려가면서 확인할 수 있는 사이트 입니다. 세계 최대 규모의 3차원 모델파일 제공사이트입니다.

솔리드데이터의 체적 계산과 부울린연산 ..

스케치업은 기본적으로 폴리곤방식의 모델러 입니다.
마치 모델링 방식을 솔리드처럼 하는 형태를 취하지만, 기본적으로 서피스 데이터의 폴리곤 방식입니다.
그러나 Boolean연산은 마치 솔리드 방식 처럼 연산 할 수 있습니다.

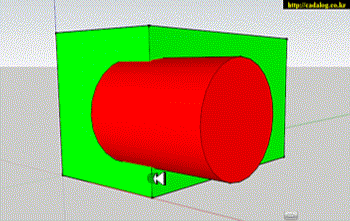

오른쪽 그림처럼 합집합, 차집합, 교집합연산이 가능하며, 닫힌 데이터의 경우 체적 계산도 가능합니다.
3차원 프린팅을 위해서는 반드시 체적 계산 후, 슬라이스 프로그램으로 데이터 전환 바랍니다.

동적구성요소의 제작및 활용..

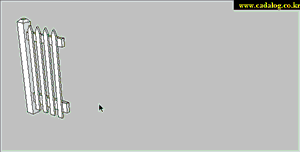

이기능은 스케치업프로7버전부터 추가된 기능으로 자체내 간단한 스크립트를 이용하여 사용자가 원하는 설정을 구성요소에 적용하는 가능합니다.. 매개변수를 지정하는 방식으로 약간의 교육만으로도 자신만의 라이브러리를 구성할 수 있습니다.

스케치업만의 밀고 당기기 -push_pull..

이 기능은 스케치업에서 가장 중요한 기능입니다. 평면으로 구성되어 있는 어떤 형태라도 밀고당길 수 있습니다.
스케치업의 대부분의 작업이 이 기능으로 작업된다고 해도 과언이 아닐 것입니다.
이 기능의 탁월함 때문에 온라인에 스케치업만의 커뮤니티가 나타났고, 스케치업이 CAD역사상
가장 빠른 시간내에 사용자층을 확보하게 되었습니다.
이기능은 일종의 Extrude 기능인데, 복잡한 명령어 입력 방식이 아니라 위지윅방식을 채택하였습다.
CAD를 모르더라도 손쉽게 3차원 형태를 구성할 수 있도록 만든 것입니다.

실시간 일조, 일영검토 ..

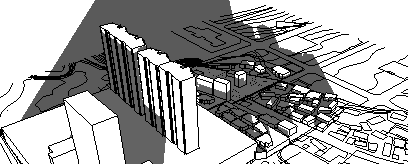

스케치업 내부에 기본적으로 지정학적 시뮬레이션 기능을 포함하고 있습니다. 플러그인으로 판매되는 1001 shadow 기능을 활용하면, 시간대별 시뮬레이레이션 결과가 그림으로 표시되기도 합니다.

단면 절단 ..

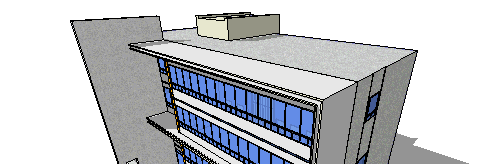

스케치업에서 생성된 2차원 형태는 손쉽게 3차원 도면으로 저장될 수 있니다. 그림처럼 시뮬레이션도 가능하며 단면이 autocad파일로 저장되기도 합니다. 단면 설정은 애니메이션이 가능하며 하나의 화면에 여러개를 동시에 설정할 수 도 있습니다.

모래상자 기능
모래상자(Sandbox)기능은 스케치업에서 지형을 생성하도록 도와주는 기능입니다. 등고선을 이용하여 바로 지형을 제작할 수 있을 뿐만 아니라 처음부터 메쉬를 만들어 일정 영역을 위 아래로 움직이게 하거나 곡면 지형에 도로를 표시할 수 있는 기능입니다.

IFC 파일 형식 지원으로 BIM 활용...

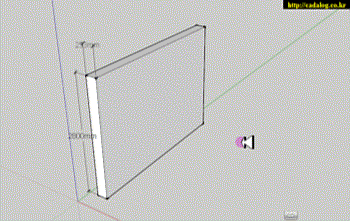

2015로 업그레이드 되면서 BIM 분야 협업을 위한 파일 형식으로 IFC파일형식을 생성할 수 있게 되었습니다. 이 기능으로 별도의 비싼 BIM 소프트웨어가 없어도 고객이 원하는 파일 형식을 제공할 수 있게되었습니다. 가져오기, 내보내기 모두 가능하며, BIM 속성 지정도 가능합니다..

Mobile Viewer 제공( 아이폰, 안드로이드 OS 제공)
현장에서 3차원 도면을 바로 확인, 업데이트 할 수 있습니다. 단순 뷰어 기능외에 Cloud 서버에 접속하여 사무실 동료와 협력 할 수 있습니다. 흔히 많이 사용하는 DropBox, 새롭게 추가된 Trimble Connect, 스케치업 다운로드 사이트인 3Dwarehouse 데이터를 활용할 수 있습니다.
